機械密封端面密封副(摩擦副)的設計計算

    機械密封端面密封副(摩擦副)的設計計算：
    就目前的設計水平來講，端面密封副(摩擦副)的設計計算方法有兩種：
    一種是常用的經驗設計方法，該方法以密封面允許值[pe]或[pv]值為基礎，僅適用于混合摩擦狀態的接觸式濕運轉機械密封，對不同摩擦狀態、相態和運轉狀態的機械密封均不適用。
    另一種是經全面考慮的系統設計方法，該方法使用范圍廣，不僅可適用于接觸式和非接觸式機械密封，而且也適用于液體端面密封、氣體端面密封以及考慮了流體靜汛效應、動壓效應的機械密封。該方法涉及多學科內容，設計方法和內容高度專業化，故在此不作介紹。
    1)經驗設計方法
    經驗設計方法中所采用的[pe或[pv]值都是以經驗或試驗數據為基礎的取值，其中pe的表達式為

    從上式可知，其通常是用來計算混合摩擦狀態下液體端面密封的密封面有微凸體接觸比壓的，故只適用于平行面混合摩擦、液相和接觸式機械端面密封的計算。由于上式僅考慮了平均的名義接觸比壓，而未考慮固體摩擦狀態，所以不能對不同摩擦狀態、相態和運轉狀態的機械密封進行設計計算。
    為保證密封面的緊密結合，保證良好的密封性能，需要采用合適的密封面比壓。在不同情況下，取值不一樣，見表2-7。

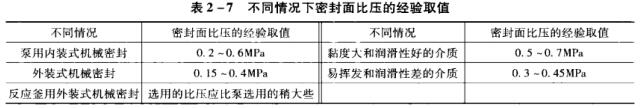

    表2-7不同情況下密封面比壓的經驗取值

    替代AES CSS IC機械密封
