風機用氣膜機械密封的供氣系統

    風機用氣膜機械密封的供氣系統：

    氣膜機械密封供氣系統承擔系統的控制、向機械密封提供阻塞氣（或緩沖氣）體以及監測氣膜密封運轉情況的工作。它主要有過濾單元和緩沖系統單元組成，其中兩單元包括了密封監測與控制所需要的所有的組成部分，主要有過濾器、切斷閥、監測器、流量計、孔板等。為了顯示出可能出現的故障，根據安全要求，密封系統應配置報警裝置和停機繼電器。如果需要定量監測，控制盤上應具有顯示的功能。氣膜機械密封供氣系統的主要作用有：

    ①提供潔凈、干燥和穩定的氣源（包括前置密封氣、主密封氣、中間緩沖氣和軸承油隔離氣；171機械密封

    ②監控密封的工作條件和運行狀況（包括壓力、壓差和流量等參數的測量、報警和連鎖）；

    ③監控泄漏氣的排放（包括放火炬和室外高點放空）。

    根據壓縮機用氣膜密封結構型式，其供氣系統參考設計見表4-1所述。

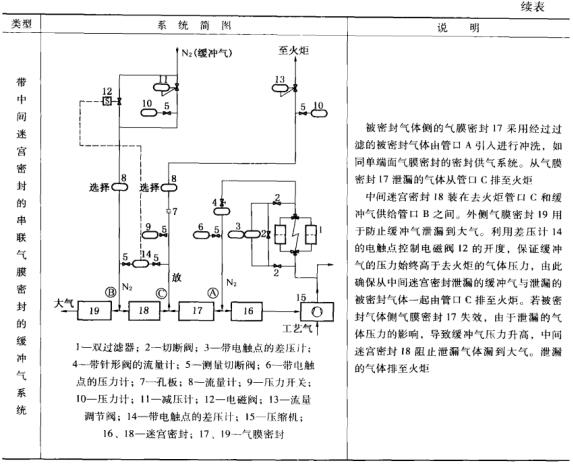

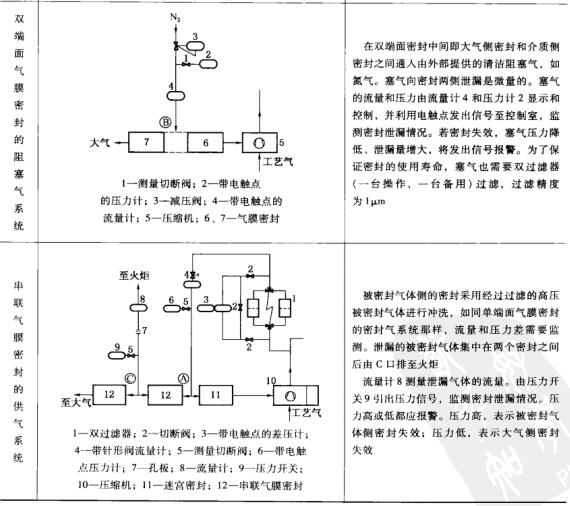

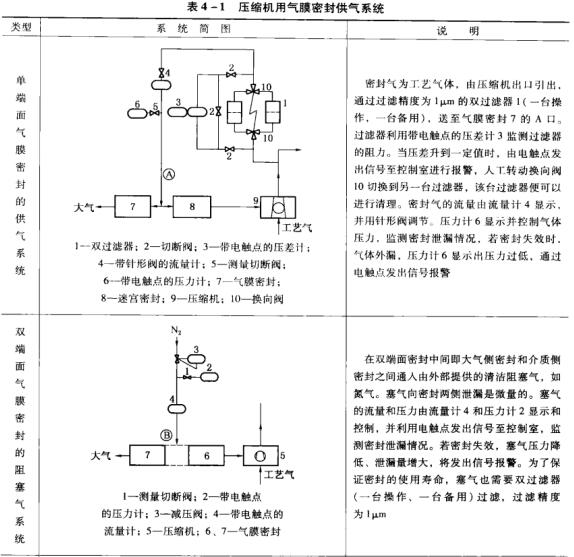

    表4-1壓縮機用氣膜密封供氣系統
