機械密封的V形圈

    機械密封的V形圈：
    機械密封的V形圈一般采用聚四氟乙烯制造。由于聚四氟乙烯材料的彈性較差，因此它是靠結構變形，使其唇口緊貼在軸或軸套上來實現密封的。典型結構見圖2-15。V形圈內錐空間的角度與后側倒角錐形角度的配對有、，前三種結構以。為最佳。
    配對的V形圈是由2個V形圈和一個撐環組成，而45*****配對的V形圈是由V形圈、支承環、撐環組成。
    設計V形圈時，其大小也必須與密封部位的有關尺寸相適應。圖2-16所示為V形圈與相關部位的尺寸。考慮到橡膠0形密封圈與聚四氟乙烯V形圈的相互性，設計時可取相同的公稱尺寸。V形圈的截面形狀和尺寸見圖2-17和表2-13、表2-14。靜環的V形輔助密封圈，通常是將一個V形環和一個撐環配對使用。V形密封圈作動環輔助密封時，將兩個乂形環重疊使用，并將推環的端部加工成與撐環相同的形狀和尺寸，以代替撐環的功能。

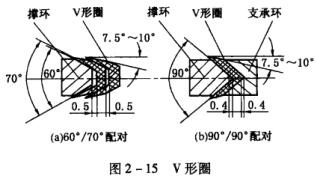

    圖2-15V形圈

    圖2-16V型圈與相關部位的尺寸

    圖2-17聚四氟乙烯V形圈截面形狀與尺寸

    表2-13V形密封圈的V形環尺寸推薦值

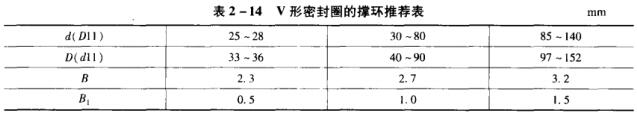

    表2-14V形密封圈的撐環推薦表

    橡膠O形密封圈和聚四氟乙烯V形密封圈在絕大多數場合下被首選為輔助密封元件，但在一些特殊工藝條件下，可采用波紋管來代替。用于低壓、強腐蝕條件下的聚四氟乙烯波紋管既可阻止介質沿軸（或軸套）泄漏，又能起到動環輔助密封圈的作用，同時還可將彈簧與被密封介質隔開，防止彈簧被密封介質腐蝕.由于應用金屬波紋管機械密封省去了橡膠或塑料密封圈，可用于高溫和低溫條件。采用橡膠波紋管作輔助密封兼彈性元件，可使機械密封結構簡單緊湊，安裝方便且價格便宜，適用于工作壓力不大于1.5MPa、溫度不高于100℃的低參數條件。
