機械密封墊片之四氟乙烯

    機械密封墊片之四氟乙烯：

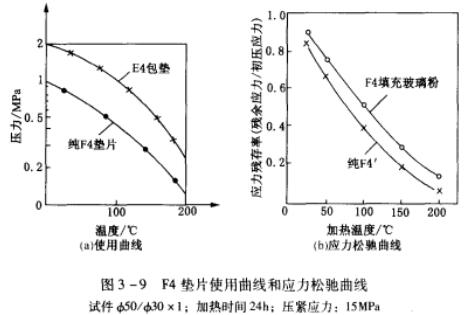

    116u機械密封聚四氟乙烯在受壓及髙溫下易冷流及蠕變，故一般用于低壓、中溫、強腐蝕以及不允許汚染的介質(zhì),如強酸、強堿、鹵素、藥品等。安全使用溫度在150℃，壓力1MPa以下。填充聚四氟乙烯雖然強度高些，但使用溫度也不超過200℃，且耐腐蝕能力下降。聚四氟乙烯包墊最高使用壓力一般不超過2MPa。圖3-9表示某一實驗中，聚四氟乙烯墊片以及包墊的使用曲線。由圖3-9(a)可見,由于溫度升髙，材料發(fā)生蠕變，致使密封壓力明顯下降。即使不升溫，隨著時間的延長,密封面的壓緊應(yīng)力也會下降，產(chǎn)生“應(yīng)力松弛現(xiàn)象”[見圖3-9(b)〕。該現(xiàn)象在各種墊片中都會產(chǎn)生，只是聚四氟乙烯墊的應(yīng)力松弛現(xiàn)象較為嚴重,應(yīng)予注意。

    聚四氟乙烯的摩擦系數(shù)較�。▔壕o應(yīng)力大于4MPa，摩擦系數(shù)約為0.035〜0.04），預(yù)緊時墊片易向外滑移，所以最好采用凹凸式法蘭面，當(dāng)采用平面法蘭時，可將墊片外徑接觸螺栓，利用螺栓阻止墊片外滑。圖3-3(a)、圖3-3(b)兩種聚四氣乙烯包墊使用直徑不大于300mm，圖3-3(c)則可用在直徑300mm以上的設(shè)備特別是搪玻璃設(shè)備及管道。由于搪玻璃設(shè)備是在金屬表面噴涂了一層瓷釉后燒結(jié)而成的，釉層很脆，加之噴涂不均勻和釉層流動，法蘭表面平面度較差。采用金屬復(fù)合型墊片易損壞釉層，所以推薦使用芯材由石棉板加橡膠的聚四氟乙烯包墊。這種包墊既容易與法蘭面貼合又耐腐蝕，使用效果良好。
    有許多企業(yè)在溫度、壓力不高的強腐蝕介質(zhì)中，采用石棉橡膠板外纏聚四氟乙烯生料帶，用于經(jīng)常拆卸的人孔、管道上。由于制作方便，頗受歡迎。

本文源自http://www.lxxz.cn/news/492.html，轉(zhuǎn)載請注明出處。

(責(zé)任編輯：機械密封http://www.lxxz.cn)

上一篇：機械密封墊片之石棉橡膠板　　下一篇：機械密封墊片之石棉樹脂板和浸漬石棉板

• 上一篇：機械密封墊片之石棉橡膠板
• 下一篇：機械密封墊片之石棉樹脂板和浸漬石棉板
